高清有线电视线 SYWV75-5(RG6) 双屏蔽

高清有线电视线 SYWV75-5(RG6) 双屏蔽

型号:SYWV75-5(RG6)

材质:无氧铜

规格:1/1.0mm

Tag标签

简介:1.0MM无氧铜导体 物理发泡聚乙烯绝缘

更多
来源: 爱讯通   更新时间:2020-05-13 14:30:28  点击次数:
一、产品特点:

参考标准:GB/T14864-1993
使用温度:-40°C ― +65°C
相对湿度:40°C达98°C
安装设施温度:不低于-15°C
阻抗:75Ω
允许最小弯曲半径:室内不小于5倍的电缆外径,室外不小于10倍的电缆外径
同轴电缆:英文名叫Coaxial Cable,是由一层层的绝缘线包裹着中央铜导体的电缆


二、结构:

导体:1×1.0mm,采用高纯无氧铜,信号传输衰减小
绝缘层:采用优质发泡聚乙烯
屏蔽层:铝箔+高密度铜编织网
护套层:优质聚氯乙烯(PVC)

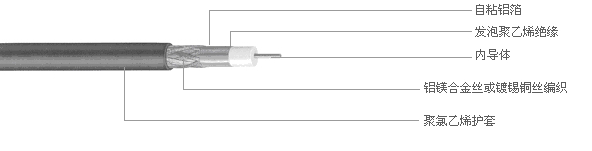

三、结构示例图:

\
四、产品性能

项目 缆芯介电强度 绝缘电阻 护套介电强度 特性阻抗 衰减常数 回波损耗 屏蔽衰减
实验条件 40-60HZ 1min 500V(直流)20℃ 40-60HZ 200MHZ
单位 Kv(有效值) MΩ.KM Kv(有效值) Ω dB/100m dB dB
产品名称     浸水实验 火花实验
SYWV-75-5 ≥1.2 ≥5000 ≥2.0 ≥3.0 7.5±3.0 5MHZ≤2.2 50MHZ≤4.8 200MHZ≤9.7 550MHZ≤16.8 800MHZ≤20.3 1000MHZ≤24.2 300MHZ及以下≥20 300MHZ及以上≥18 5MHZ≤60 50MHZ≤60 200MHZ≤70 550MHZ≤70 800MHZ≤70
SYWV-75-7 ≥1.0 ≥5000 ≥3.0 ≥5.0 7.5±2.5 5MHZ≤1.5 50MHZ≤3.2 200MHZ≤6.4 550MHZ≤10.7 800MHZ≤13.3 1000MHZ≤15.1 300MHZ及以下≥20 300MHZ及以上≥18 5MHZ≤60 50MHZ≤60 200MHZ≤70 550MHZ≤70 800MHZ≤70
SYWV-75-9 ≥1.0 ≥5000 ≥2.0 ≥3.0 7.5±3.0 5MHZ≤1.2 50MHZ≤2.4 200MHZ≤5.0 550MHZ≤8.5 800MHZ≤10.4 1000MHZ≤11.9 300MHZ及以下≥20 300MHZ及以上≥18 5MHZ≤60 50MHZ≤60 200MHZ≤70 550MHZ≤70 800MHZ≤70
SYWV-75-12 ≥1.6 ≥5000 ≥3.0 ≥5.0 7.5±2.0 5MHZ≤0.7 50MHZ≤1.9 200MHZ≤3.9 550MHZ≤6.7 800MHZ≤8.2 1000MHZ≤9.5 300MHZ及以下≥20 300MHZ及以上≥18 5MHZ≤60 50MHZ≤60 200MHZ≤70 550MHZ≤70 800MHZ≤70
