图解数据中心楼宇部分（非机房部分建筑物）综合布线架构

        综合布线系统应是开放式星型拓扑结构，应能支持电话、数据、图像、多媒体等通信业务需要。当然，随着建筑智能化弱电系统朝数字化、网络化、宽带化的发展，综合布线系统的应用面会不断地得到拓展。从国际标准对布线系统的应用技术层面，主要体现在办公楼宇、住宅建筑、工业环境、数据中心、系统运维管理几个方面。
　　     一、布线架构图

                                                              1.2.1-1综合布线配线设备典型设置

　　从图1.2.1-1中我们可以了解，对一栋楼宇来说，不管是作为办公使用，还是几个楼层或整栋建筑物作为数据中心的机房，甚至一个园区的多栋建筑都为数据中心，综合布线系统均为为星形的网络拓扑结构，基本与网络设备的设置架构相适应，由接入、汇聚、骨干3级组成。工作区、电信间（楼层）、设备间（楼宇的底层或中间层）分别安装信息插座和配线模块，入口设施则可以安装在设备间或进线间（楼宇的地下一层）。在入口设施安装的场地更多的要考虑多家电信业务经营者（至少3家）光缆的引入和配线模块的安装。
　　进线间是建筑物外部通信和信息管线的入口部位，设置情况比较复杂。进线间主要作为多家电信业务经营者和建筑物布线系统安装入口设施共同使用的空间，并满足室外电、光缆引入楼内成端与分支及光缆的盘长空间的需要。由于光缆至大楼（FTTB）、至用户（FTTH）、至桌面（FTTO）的应用会使得光纤的容量日益增多，进线间就显得尤为重要。同时，进线间的环境条件应符合入口设施的安装工艺要求。在建筑物不具备设置单独进线间或引入建筑内的电、光缆数量容量较小时，也可以在缆线引入建筑物内的部位采用挖地沟或使用较小的空间完成缆线的成端与盘长，入口设施（配线设备）则可安装在设备间，但多家电信业务经营者的入口设施（配线设备）宜设置单独的场地，以便功能分区。
　　建筑物内如果包括数据中心时，需要设置独立使用的进线间。
　　（1）综合布线系统基本构成图

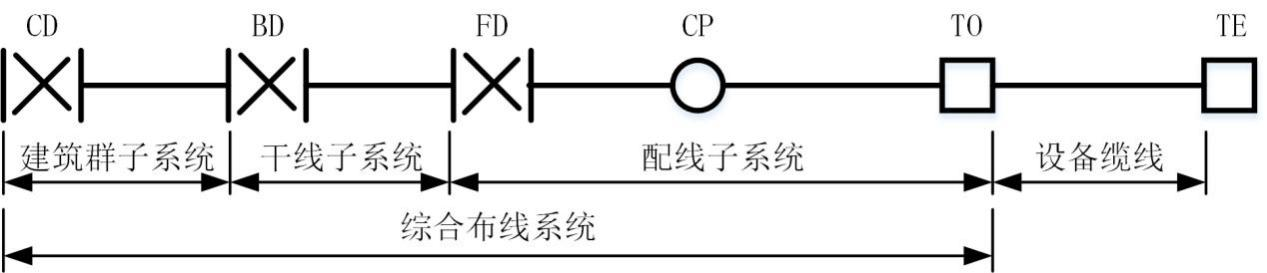

                                                                    1.2.1-2综合布线系统基本构成

　　图1.2.1-2中，综合布线系统应采用开放式星型拓扑结构，该结构下的每个子系统都是相对独立的单元，对每个单元系统改动都不影响其他配线子系统。只要改变节点连接就可使网络在星型、总线、环形等各种类型的网络拓扑间进行转换。
　　在上图中，配线子系统缆线的路由中可以设置集合点（CP），也可不设置集合点。
　　（2）综合布线子系统之间构成

                                                                                                         （a）

                                                                                                          （b）
                                                                      图1.2.1-3综合布线子系统构成

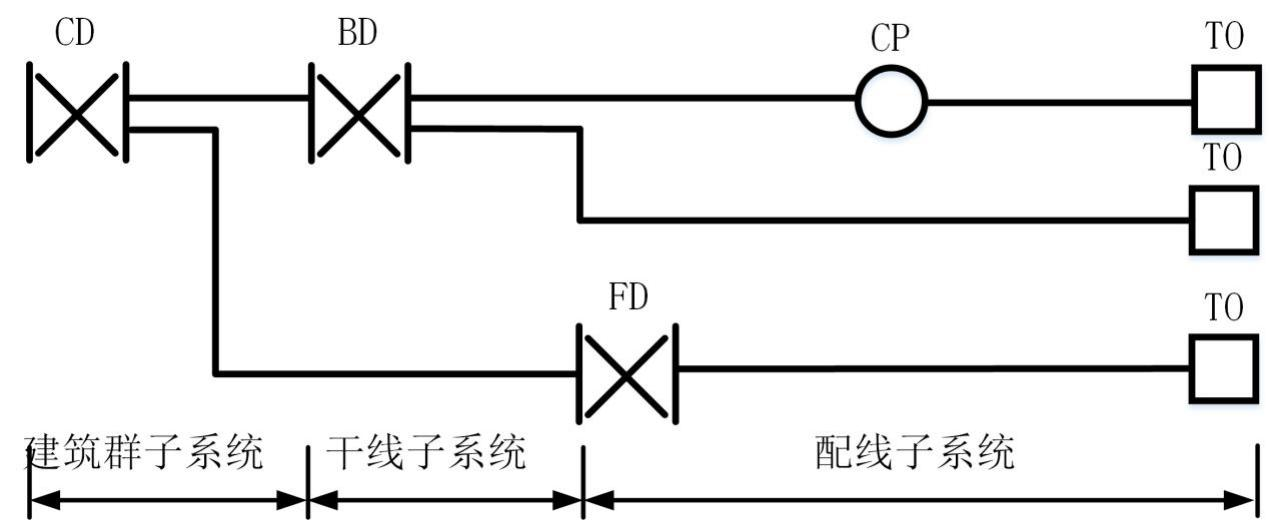

　　综合布线配线设备的典型设置与功能组合见图1.2.1-3（a）、（b）所示。图中，实线部分体现了一个建筑群布线系统3级配线网络的构成。第1级（配线子系统），由信息插座通过水平缆线连至楼层的配线设备FD；第2级（干线子系统），由楼层的配线设备FD通过主干缆线连至楼宇设备间的配线设备BD；第3级（建筑群子系统），由各楼宇设备间的BD的配线设备通过主干缆线连至建筑群中，某一栋楼宇设备间安装的配线设备CD。

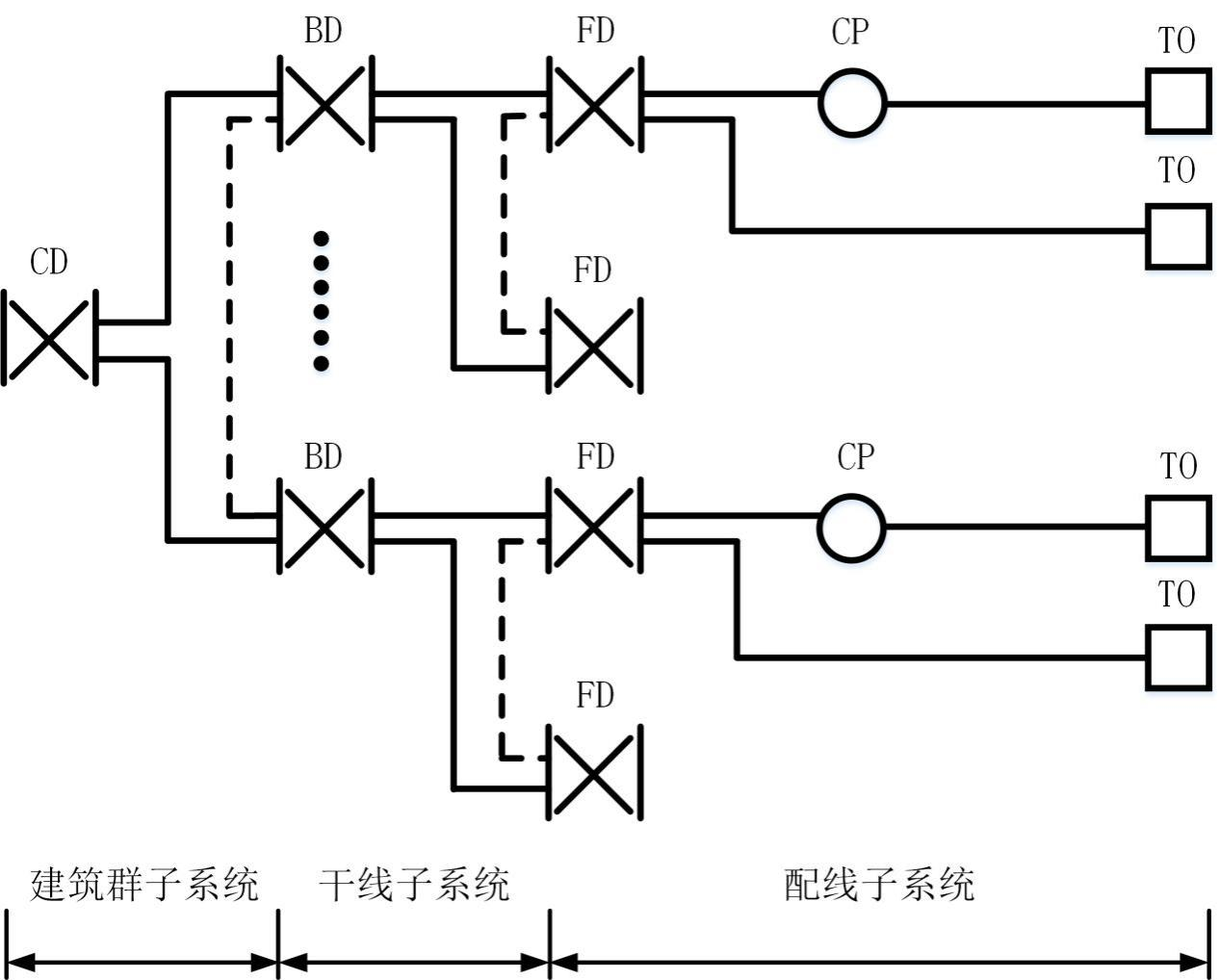

　　当由多个建筑物构成的配线系统时，为了使布线系统安全与正常工作，需要对布线路由有冗余的设计。虚线则表示同一级建筑物配线设备（BD）与建筑物配线设备（BD）之间，楼层配线设备（FD）与楼层配线设备（FD）之间可以设置备份的主干缆线路由。尤其是建筑物的楼层平面面积较大时，会设置多个电信间以安装FD设备，如果在FD与FD之间设置了直达的路由，有利于同级线路的调度和路由的备份。
　　建筑物楼层配线设备（FD）可以经过主干缆线直接连至建筑群配线设备（CD），信息插座（TO）也可以经过水平缆线直接连至建筑物配线设备（BD）。在这样的路由设置中，因为对绞电缆链路受到90m长度的限制，所以缆线跳过一级实现互联，更多的适用于光缆布线系统，为实现光纤到桌面提供了可行的方案。
　　布线系统各子系统之间则通过缆线建立冗余的可靠的直达路由，直达路由可以更快地输送信息流，备份的路由可以使得网络实现物理上的安全，保障通信的畅通。
　　（3）综合布线系统入口设施

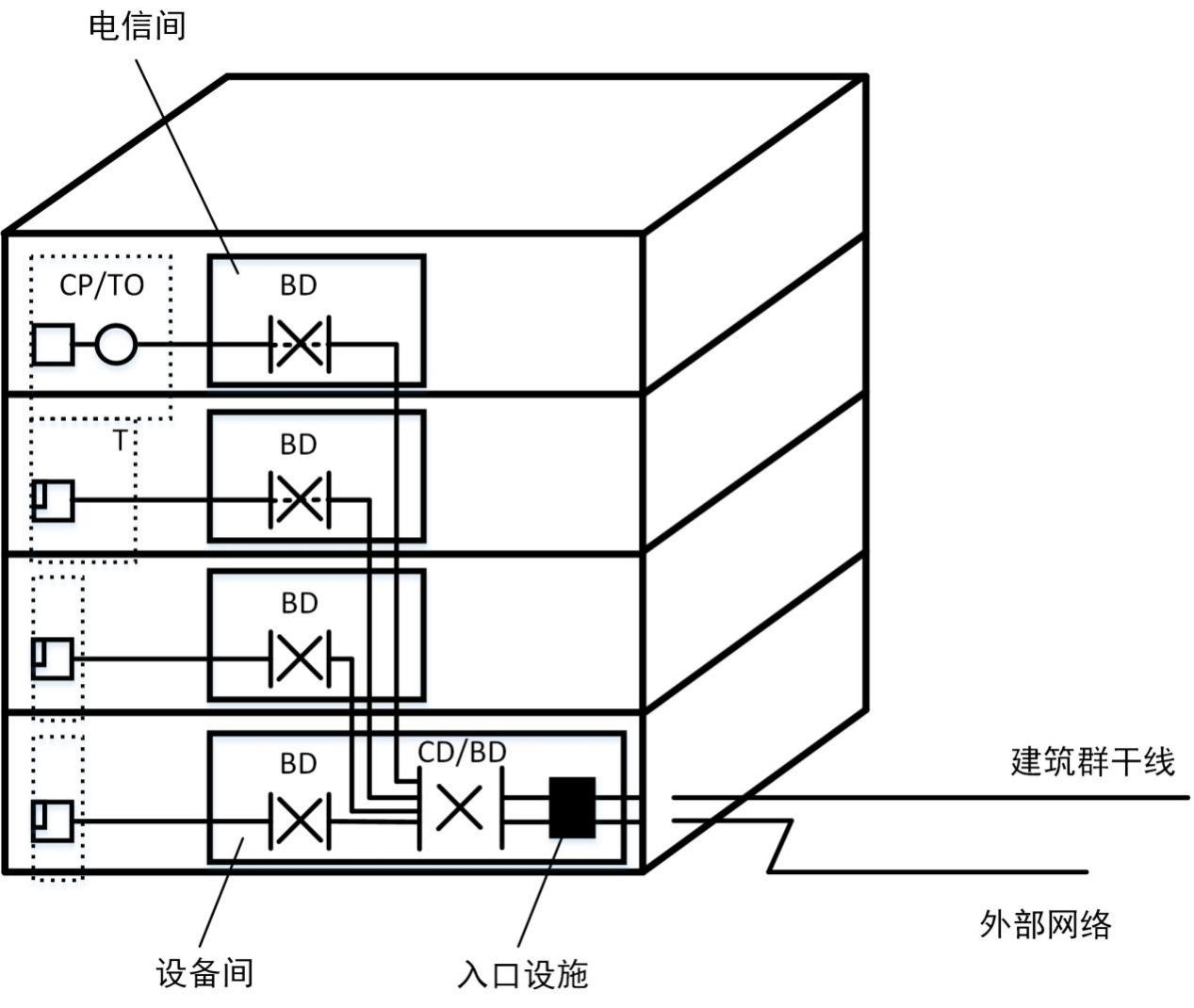

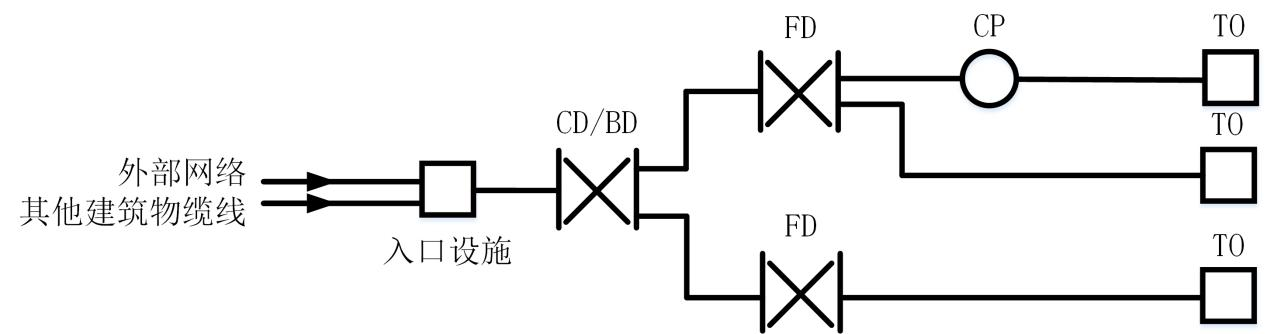

　　对设置了设备间的建筑物，设备间所在楼层配线设备（FD）可以和设备间中的建筑物配线设备/建筑群配线设备（BD/CD）及入口设施安装在同一场地。具体见图1.2.1-4所示。

                                                           图1.2.1-4综合布线系统引入部分构成

　　（4）综合布线系统典型应用

                                                          图1.2.1-5综合布线系统应用典型连接与组成

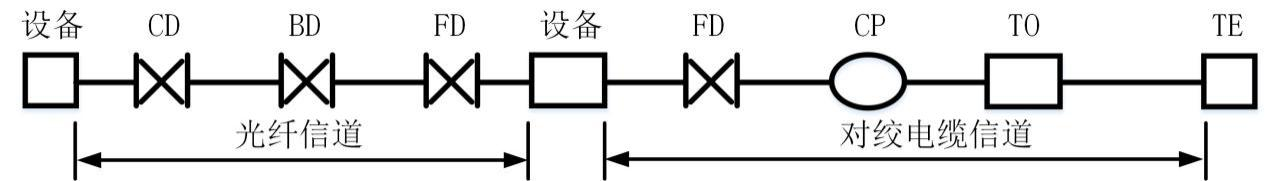

　　图1.2.1-5中，楼层配线设备（FD）与建筑群配线设备（CD）部位安装的网络设备与配线模块之间可以采用互连或交叉的连接方式，建筑物配线设备（BD）处的光纤配线设备可只起到对光纤端口进行互联的作用。
　　图中，我们可以看出，在实际工程应用时，配线子系统因为在楼层设置，一般情况下，采用对绞电缆可以满足链路传输距离90m的要求，对于干线子系统考虑到传输距离、传输带宽及与外部公用网光纤网络的互通需要，采用光纤信道能够满足工程需要。所以对布线系统架构，需要从系统架构与应用架构两个方面分别加以理解。
　　关于布线系统工程究竟应该有几个子系统组成的？目前，从工程设计文件来看，描述是五花八门的，各自有自己的理解，没有统一的认识。实际上各种规范的规定是这样的：按照北美的标准，综合布线系统包括工作区子系统、配线子系统、干线子系统、电信间、设备间、管理六个子系统；欧洲和国际标准则将综合布线系统划分为配线子系统、建筑物干线子系统和建筑群子系统；我国的标准则从布线工程建设的角度出发，规定综合布线系统可按照七个部分去进行实施，其中包括三个子系统。即配线（水平）子系统；干线（垂直）子系统、建筑群子系统及工作区、设备间、管理。当然，对于一个建筑群及建筑物的配线系统而言，还需考虑到外部缆线的引入及入口设施的安装场地（进线间）。各标准对布线系统所包括的组成部分有不同的描述，见表1.2.1。

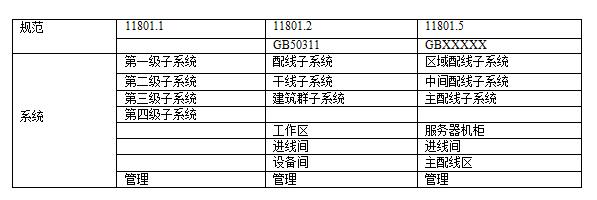

                                                                 表1.2.1各标准对布线子系统定义
