七类双屏蔽万兆低烟无卤网线

一、产品特点：
◆ 参考标准：Category 7 UL444, ANSI/TIA/EIA 568.2-D & ISO/IEC 11801 Standard.
◆ 额定温度：70°C
◆ 撕裂绳
◆ 包装：木轴

二、应用：
◆ 10BASE-T 100BASE-TX 100BASE-T4
◆ TR-4 TR-16 Active TR-16 Passive

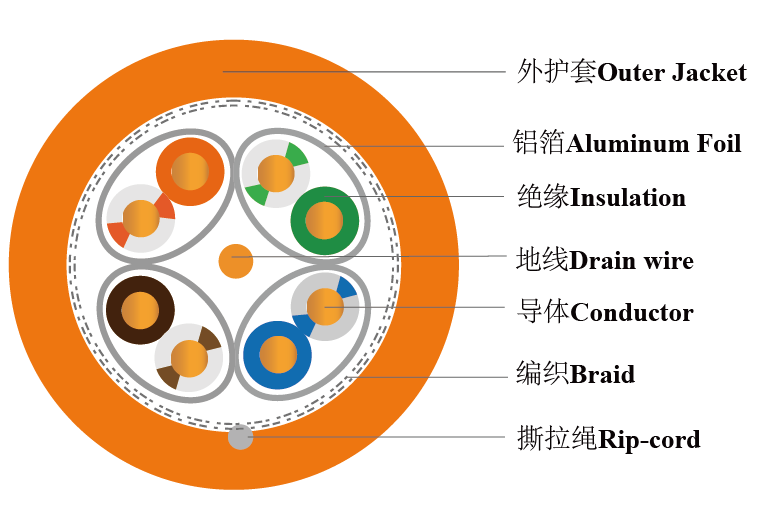

三、结构

结构	结构	S/FTP
	对数	4对
	线芯	23AWG
	导体直径	0.57mm
	单股/多股 纯铜/镀锡	单股、固态纯铜
绝缘层	绝缘材料	发泡PE
	绝缘外径（mm）	1.30±0.05
	线对色谱	白/橙 白/蓝 白/绿 白/棕
	十字架	无
屏蔽层	第一层	铝箔对绞屏蔽
	第二层	铝镁丝编织屏蔽
外护套	外护套材料	LSZH
	外护套撕裂绳	有
	总线径	7.4±0.3mm

四、电气特性：

工作电容 @ kHz	≤5.6 皮法/百米
线对对地电容不平衡	≤330皮法/百米
额定传播速率	65%
线对时延差 (ns/100米)	45ns/100米
最大导体直流电阻 @ 20 Deg. C	9.38Ω /100米 (23AWG)
线对直流不平衡电阻 @ 20 Deg. C	≤2%
绝缘电阻最小值(MΩ/KM)	5000

五、机械特性：

工作温度	-20~70℃
最大承受力	110N
拉力 最小弯曲半径	8x O.D.
阻燃等级	IEC60332-1

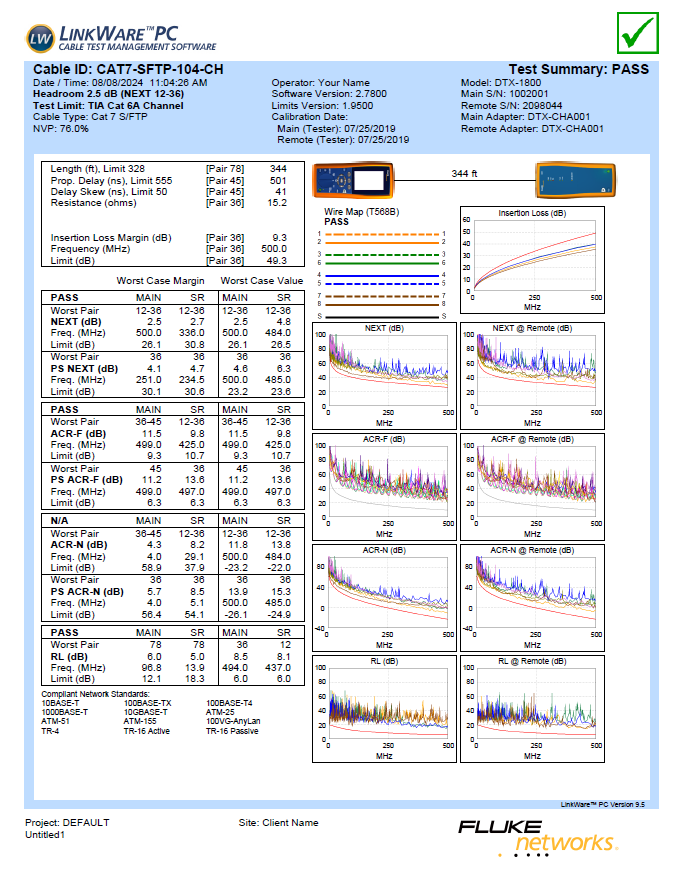

六、测试报告：
